一、橡胶助剂简述
橡胶助剂引起源于天然橡胶的硫化。经过八十多年的研究，直到20世纪20～30年代，随着橡胶硫化促进剂的基本品种2-巯基苯并噻唑（MBT）及其次磺酰胺衍生物以及对苯二胺类防老剂和2-巯基苯并咪唑（MB）的工业化，橡胶助剂才基本形成体系。
目前，橡胶助剂处于稳定发展时期，橡胶硫化促进剂和橡胶防老剂两类主要有机助剂的产量大约为生胶消耗量4%。早期，国外橡胶助剂的生产相当集中，德国的拜耳股份公司和美国的孟山都公司是最主要的生产厂家。
中国橡胶助剂（指有机助剂）的生产始于1952年，上世纪90年代开始飞速发展。近年来，中国已经成为世界上橡胶助剂生产厂家最集中（集中于河南、山东、河北、天津、江苏）、产量规模最大，质量较优的世界橡胶工业供应基地,产能占全球的70%以上。
二、橡胶防老剂简述
1、橡胶防老剂的产生
随着橡胶老化过程的进行和发展，橡胶及其制品性能会逐渐降低以致完全失去使用价值。为了延长橡胶制品的使用寿命，就要在橡胶中配入一些能抑制老化过程的物质，从而延长橡胶及其制品的贮存期和使用寿命。这些物质称为防老剂。
2、橡胶防老剂的种类
防老剂的种类繁多、作用各异。根据其主要作用可分为抗热氧老化剂、抗臭氧剂、有害金属离子抑制剂、抗疲劳剂、紫外线吸收剂、抗龟裂剂等。但是，由于每一种防护功能往往不是某一种防老剂所专用，大多数防老剂可以对几种老化因素起作用，只是程度不同而已。
防老剂根据性质可分为还可分为醛胺类（A）、喹啉类（TMQ）、对苯二胺类（6PPD）、二苯胺类（DFC-34）、酚类（2246）、杂环类（MB）、亚磷酸脂类（TNTNP），其中胺类防老剂所占比重较大，约占国内防老剂的55%左右（其中对苯二胺类防老剂6PPD约占87%，占所有防老剂的48%，喹啉类防老剂约占29%左右。从市场竞争方向来看，未来行业竞争主要集中于产品6PPD与RD上。
从供需面看，目前我国防老剂呈供应过剩的状态，截止到14年底，我国防老剂产量在369万吨，但表观消费量却小不少，且表观消费增速明显放缓。从行业内部竞争看，国内以圣奥一家独大，产能在13万吨，尤其是RT培司为全球产能最大，而南化7万吨、科迈4万吨、翔宇4万吨、尚舜3万吨等厂家也均有各自的RT培司生产技术。
三、橡胶防老剂MB与MMB介绍

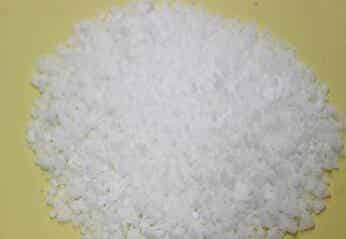

1、防老剂MB,中文名称：2-巯基苯并咪唑：
2、橡胶防老剂MMB，2-巯基-4（或5）-甲基苯并咪唑：
四、橡胶防老剂MB与MMB鉴别方法
市场上的MB，有很多是用防老剂MMB代替防老剂MB来销售与使用的。防老剂MMB也是防老剂中的一个产品，主要是由原料甲基邻苯二胺生产的，因其价格便宜，成为一些趋利商贩以假乱真的替代品。为此，鹤壁联昊化工股份有限公司做为国内专业的橡胶防老剂MB、MMB生产厂家，以服务橡胶工业为已任，现就防老剂MB与MMB的专业鉴别方法与大家分享，供大家参考。
一、肉眼观察法
1、看颜色
防老剂MB是纯白色粉末或白色微黄的细小晶体粉末。在阳光下会有晶体亮点显现。而防老剂MMB，外观颜色略深，一般是灰白色或浅粉色、浅红色粉末。无晶体状。其外观很不稳定，主要受原材料影响。
2、看体积
防老剂MB的体积相对小（比MMB体积小一半），堆积密度400-450，流动性比较好。而防老剂MMB的体积相对较大，堆积密度200-230，产品的流动性略差些。
二、熔点识别法
防老剂MB的熔点较高，纯白色的MB熔点一般在290℃以上。颜色微黄的；MB熔点也在285℃以上。而防老剂MMB的熔点，一般在270℃左右。
三、紫外吸收
防老剂MB的紫外最大吸收波长是305 nm。而防老剂MMB的紫外最大吸收，波长是306 nm。
四、色谱分析法
色谱法分析防老剂MB和防老剂MMB准确率较高。
紫外最大吸收波长在305nm或者306nm时，高效液相的色谱图显示保留时间不同。防老剂MB和防老剂MMB，用高效液相色谱仪检测，防老剂MB的保留时间在3分钟左右，而防老剂MMB的保留时间在6分钟左右。
如果有不法厂商将防老剂MB和防老剂MMB混合当作防老剂MB的话，那么高效液相的图谱会出现多个色谱峰。
结论：
防老剂MB、MMB相对于无防老剂的胶料性能保持较好，说明该两种防老剂均有防老化效果，但MB明显优于MMB；MB与MMB在NR、SBR防老实验配合体系中的防老化效果，防老剂MB优于防老剂MMB。
