作者：谢小展，陈俊杰，徐国强，徐占军，许随利，李瑞常
（1. 焦作煤业（集团）新乡能源有限公司，河南焦作 454100）
（2. 深圳市库马克新技术股份有限公司，广东深圳518108）
摘要：介绍了BPBJV-1600/10 矿用隔爆兼本质安全型高压变频器在焦作煤业（集团）新乡能源有限公司某二矿主煤流输送系统中的应用技术方案、
负载自适应调速节能控制策略及运行情况。系统改造后，其智能化水平显著提高、节能效果明显，运行安全稳定可靠。
关键词：BPBJV-1600/10 防爆高压变频器；高瓦斯；矿用隔爆兼本质安全；功率平衡；煤量自动估算。
某二矿位于河南省新乡辉县市，是焦作煤业（集团）新乡能源有限公司（以下简称“焦作煤业（集团）”）的现代化骨干矿井。井下西大巷主煤流输送
系统采用10 kV 电压等级的隔爆型高压电机作为动力装置，输送机长度2000 m，海拔高度-800～-626 m，最大倾角16°，设计运量不小于3 000 t/h，胶带宽
度1.4 m，带速4 m/s，电机功率3×710 kW，采用液力耦合器作为启动设备，电机损坏较为频繁，无法实现煤流智能化调速运行。在此之前国内外10 kV矿用
隔爆兼本质安全型高压变频器尚没有厂家研制成功投入使用，2018 年，焦作煤业（集团）委托我们公司针对此问题进行立项攻关，由我们公司针对高瓦斯煤
矿研制1 600 kW/10 kV 矿用隔爆兼本质安全型高压变频器替代煤矿井下的液力耦合器作为胶带机启动及调速装置，以解决此问题。
01、主煤流输送系统现状及问题

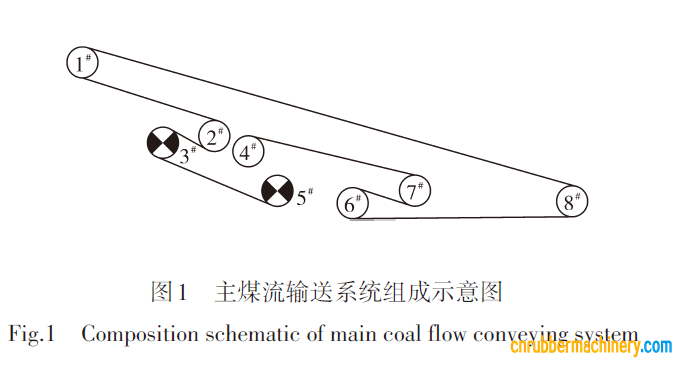

主煤流输送系统采用液力耦合器作为启动装置，其组成示意图如图1 所示，其中，1#为卸载滚筒；3#为同轴电机驱动滚筒；5#为后电
机驱动滚筒；6#，7#为张紧小车滚筒。
图1 中，3#同轴电机驱动滚筒由2 台710 kW/10 kV 电机同轴驱动，5#后电机驱动滚筒由1 台710 kW/10 kV 电机驱动，采用直接启动方式，
电机传动轴与减速机通过液力耦合器相连接，减速机的低速轴驱动滚筒，滚筒带动胶带运行，液力耦合器作为启动装置。在启动时，调整液力
耦合器的机械效率为零，电机直接启动，启动电流达到额定电流的4～8.4倍［1］。由于煤矿井下电网容量小，启动时不仅会引起电网电压的剧
烈波动，还会造成电机内部机械冲击和发热等现象。同时由于启动时间短、加载力大，容易引起皮带断裂和老化。另外液力耦合器长时间工作
引起其内部油温升高、金属部件磨损、泄漏及效率波动等情况发生，加大维护难度和成本，漏油污染环境。当3 台电机同时运行时，3台电机因
无功率平衡措施致使输出功率不会平衡，运行也难以同步，这也将导致电机频繁损坏，严重制约了生产效率。
02、基于矿用隔爆兼本质安全型高压变频技术的主煤流输送系统技术方案及控制策略
2.1 技术方案
2018 年焦作煤业（集团）委托我公司针对此问题进行立项攻关，由我公司针对高瓦斯煤矿研制1 600 kW/10 kV 矿用隔爆兼本质安全型高压变频器
替代煤矿井下的液力耦合器作为胶带机启动及调速装置。系统采用2 台我公司生产的1600 kW/10 kV BPBJV-1600/10矿用隔爆兼本质安全型高压变频器。
图2为主煤流系统方案示意图。
主煤流系统方案按照系统最大产能配置，最大产能时，由1#变频器驱动1#电机和2#电机（见图2），2#变频器驱动3#电机，实现3 台电机同时运行；
当产量没有达到最大产能时，可以由用户自主选择1#变频驱动1#电机和2#电机运行、2#变频待机，或由1#变频器驱动1#电机或2#电机、2#变频器驱动
3#电机主从同步运行；当煤矿产量很小时，可以选择1#或2#变频器驱动任意1 台电机单电机运行。2 台变频器之间通过光纤进行通讯以实现高精度功率
平衡运行。主煤流系统方案实现了根据产能灵活选择运行模式，提高了系统的机动灵活性，同时按需选择运行模式可实现最佳节能运行效果。同时，变频
器具有短路、漏电、过流、过载保护等完善的保护功能，有效解决了过去频繁出现的电机烧毁问题。
2.2、BPBJV-1600/10矿用隔爆兼本质安全型高压变频器特点
BPBJV-1600/10 高压防爆变频器是基于先进矢量控制技术的超低谐波高压变频器，可以很好地满足煤矿井下输送设备10 kV防爆电动机的的调速软启软停
控制需要。
BPBJV-1600/10 高压防爆变频器完全遵循最新国际标准和等同最新国际标准的国家标准，采用最新一代矢量控制的力矩控制模式，可实现低速大力矩，
允许更高的过载和启动力矩，转矩响应快；能够根据负载的变化及电机的性能、在拖动电机运行时、自动对电机拖动系统进行磁通优化、可将包括电机和变频器
在内的电机拖动系统的效率提高1%～10%，使用户获得更多的节能效益；具备超强的抗电网波动能力：10 kV（-25%～+15%），48 脉冲整流，谐波更小，抗电
网波动能力更强；采用高效水冷设计，体积小、噪音低。
BPBJV-1600/10 高压防爆变频器具有功率平衡功能，通过光纤及优异的功率平衡算法控制电机输出功率平衡，具有完善的电机保护功能和变频器保护功能。2.3、主煤流输送系统的负载自适应调速节能控制策略
要实现主煤流输送系统根据运煤量自适应调速节能运行，必须要能够计量运煤量的大小，传统的做法是安装电子秤，电子秤一般采用放射性元素而且故障率高。
针对此问题，作者在采集、分析主煤流输送系统以往运行数据及调研实际主煤流输送系统运行特点的基础上，创造性地提出了基于电机转矩的主煤流输送系统煤量
估算公式，能够根据变频器驱动电机运行时的输出转矩自动估算输送机上的煤量并智能调速。
变频系统根据电机转矩信号，进行转矩信息查询并估算当前输送机所负荷的煤量大小，与当前设定值进行比较、计算，得到系统所需经济转速，进而控制
电机以经济转速运行，以达到系统节能的目的。详细策略如下所示。
煤量自动估算公式如下：
y=kx+c
经济转速的控制方法如下：
1）系统预先设定3 个经济速度，分别为低速、中速和高速，分别对应3 个速度设定、3 个煤量值以及3个煤量值的单位时间。
2）当系统在低速运行时，智能控制系统计算出的估算煤量在所对应的单位时间内小于低速区间所设定的低速煤量时，智能控制系统输出信号控制系统运行转速保持
在低速运行；当智能控制系统计算出的估算煤量在所对应的单位时间内大于低速区间所设定的低速煤量时，智能控制系统输出信号控制系统加速到中速运行；当系统在
中速运行时，智能控制系统计算出的估算煤量在所对应的单位时间内小于中速区间所设定的中速煤量时，智能控制系统输出信号控制系统运行转速减速到低速运行；当
智能控制系统计算出的估算煤量在所对应的单位时间内大于中速区间所设定的中速煤量时，智能控制系统输出信号控制系统加速到高速运行；当系统在高速运行时，智
能控制系统计算出的估算煤量在所对应的单位时间内小于高速区间所设定的高速煤量时，智能控制系统输出信号控制系统运行转速减速到中速运行；当智能控制系统计
算出的估算煤量在所对应的单位时间内大于高速区间所设定的高速煤量时，智能控制系统输出信号控制系统保持在高速运行。
2.4、多电机转矩平衡控制策略
主煤流系统是多电机传动系统，每台电机的负荷分配平衡是要解决的关键问题。在此项目中，变频器采用具有转矩控制能力的矢量控制方法，系统采用主从控制的方法进
行功率平衡调整，主从变频器的系统控制框图如图4所示。
1）一拖二进行同步控制。此项目中，如图2所示，1#电机通过1#减速机连接至3#滚筒，2#电机通过2#减速机连接至3#滚筒，2 台电机与驱动的负载连接方式
属于刚性连接，采用1#变频器拖2台电机的方式进行同步控制。
2）速度控制模式的主从控制。如图2 所示，3#电机通过3#减速机与5#滚筒连接，3#滚筒与5#滚筒带动胶带运行，2#变频器驱动3#电机，这种连接方式属于
柔性连接，系统通过采用速度控制方式解决同步问题，同时利用电机的转矩下垂特性实现负载转矩在各电机上的平均分配。将1#变频器设定为主机，2#变频器设定
为从机。在系统运行过程中，智能控制系统根据多电机之间的转矩平衡情况，实时计算动态差值，并将差值送入速度调节器，速度调节器采用PID 实现多电机负载
转矩平衡控制。当从机转矩低于主机的转矩时，智能控制系统将增大从机转速给定以适当增大输出转矩；当从机转矩高于主机的转矩时，智能控制系统将减小从机
转速给定以减小输出转矩。
03、技术方案的实施
2019 年4 月，系统开始安装并试运行。系统试运行按照选择的运行模式不同分3 个阶段进行。第1 阶段，系统以单台变频器拖动2 台电机运行，系统运行稳定，

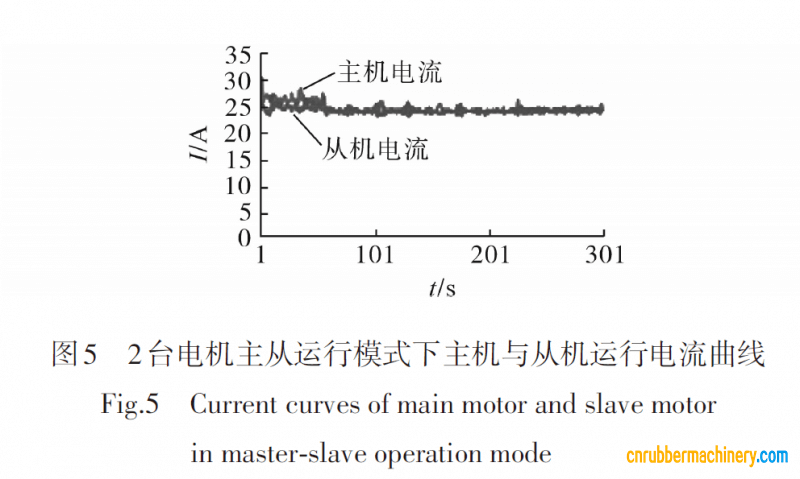

智能调速效果达到设计预期；第2 阶段，系统以主从方式运行，每台变频器驱动1 台电机，系统运行稳定，图5 为一段时间2台变频器的同步运行电流曲线，从现场
运行数据可得出双电机的负荷不平衡度小于5%；第3 阶段，1#变频器驱动1#和2#电机，2#变频器驱动3#电机，1#变频器和2#变频器主从控制。图6 为一段时间内
3 台电机的同步运行电流曲线，负载平衡性能良好，从现场运行数据可得出3台电机的负荷平衡精度为±5%以内，动态响应时间不大于50 ms，且系统实测的速度
同步精度为±0.5%以内。
04、经济效益及社会效益
某二矿的主煤流输送系统经过以上改造，已经稳定运行4 个多月，取得了良好的经济效益和社会效益。首先，BPBJV-1600/10 矿用隔爆兼本质安全型
高压变频器运行稳定，保护功能完善，电机损坏和胶带机撕裂损坏情况再无发生；其次，根据现场的实际运行情况，在正常生产期间，主煤流输送系统因
智能调速节能效率达到17.7%，主煤流输送系统每年节约的电量超过100 万度，即1000000 kW·h，且系统的负荷平衡精度可以达到±5%以内，平衡调整精度
比原系统大大提高，且动态响应快、速度同步精度高，系统运行比原系统更平稳；第三，BPBJV-1600/3.3 矿用隔爆兼本质安全型高压变频器具有丰富的通讯
接口，能够完全支持并兼容现有的无人或少人的智能化生产系统，为建设智慧矿山打下坚实基础。
05、结论
自2019 年4 月系统成功投运以来，10 kV 矿用隔爆兼本质安全型高压变频器运行安全稳定，性能优良，西大巷主煤流智能输送系统连续无故障运行，生产效率
得到极大提高。变频器优异的调速性能及完善的保护功能彻底解决了之前存在的电机频繁损毁和胶带机撕裂损坏问题，系统的可靠性得到保证。变频器的煤量估算及
智能调速充分解决了系统的电能浪费问题以及设备的损耗问题，同时大大减少了运营成本，实现了预期效果，有非常好的推广应用价值。
